25年前的921集集大地震中，國內中部許多圖書館都發生雙面獨立金屬書架向外傾倒的災況，尤其是懸臂式書架（圖1），對國內圖書館界產生很大的衝擊，造成圖書館在服務工作和使用安全上的疑慮[1,2]。

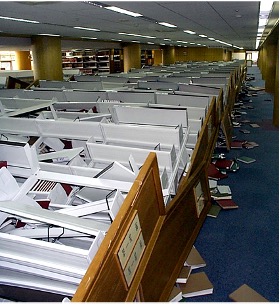

圖1：921地震書架的傾倒狀況

在國家的CNS─14308標準中，對於圖書館的鋼製書架有一些基本要求，但是對於耐震的規定則僅為防止書架縱向的變形要求設置交叉斜桿，而未及於其他的耐震設施。為了防止書架在地震時橫向的翻倒，921集集大地震後，很多圖書館都裝設了架頂聯杆（圖2），以防止類似的災況再度發生。

圖2：書架耐震構件圖

但此次地震出現了一些問題，茲簡要說明如下：

1.沒有設置橫向支撐。某些案例是因為書架老舊而未配置橫向支撐，但也有一個案例因為建築平面是弧形設計，書架呈扇形排列，導致架頂聯杆不能連續的與書架呈垂直的安排，難以妥善的傳遞書架所承受的地震力，造成書架的移位和傾倒（圖3）。

圖3：書架安排方式不佳

2.架頂聯杆的位置錯誤。因為對架頂聯杆耐震功能的不夠熟悉，一些廠商將聯杆固定在書架的木質或金屬的頂板上（圖4），完全失去聯杆的傳力功效。亦有一些廠商將書架的架頂聯杆固定在書架頂層的橫杆上（圖5），這也失去妥善傳力的功效。

圖4：架頂聯杆固定位置錯誤／圖5：架頂聯杆固定位置錯誤

3.架頂聯杆固定方式錯誤。較多的情形是一些書架廠商將架頂聯杆固定在書架立杆的頂部時，由於偷工和減料，以致未能將聯杆有效的固定在立杆的頂部（圖6、7），造成地震時書架的搖晃破壞了聯杆的固定性，終於造成書架搖晃、移位和傾倒。

圖6：架頂聯杆固定方式錯誤／圖7：架頂聯杆固定方式錯誤

4.未設置架頂聯杆。有一所圖書館在地下室設置了金屬的框式書架，照理，它已具有最安全的耐震條件，但在此次地震中仍然出現書架傾倒情形（圖8），原因之一是它未設置架頂聯杆。

圖8：未設置架頂聯杆

5.書架重心不穩。從地震受災圖書館室內的監測影帶中可知在地震發生時，書架首先出現橫向搖擺，繼而出現書架移位和橫向傾倒，這和書架各單元間重心不均衡有關，即會受到架頂聯杆的位置、數量與接合條件的影響。

6.交叉斜撐的設置。一些館舍的懸臂式書架雖設置交叉斜撐，但在與立杆的接合處未適當的使用鬆緊螺扣（turnbuckle）（圖9），以致斜杆的拉伸力不足。此外框式書架在立杆上並無以設置交叉斜撐的空間和位置，這些均影響到書架的耐震性。

圖9：未適當使用鬆緊螺扣

綜合上述各項的書架災況，究其原因主要是缺少國家級的書架耐震規範，致使建築師者和書架廠商，未能有效和確實的依法設置書架的耐震措施，圖書館方面亦難以依此去檢視書架的耐震安排。
